产品介绍： |
|

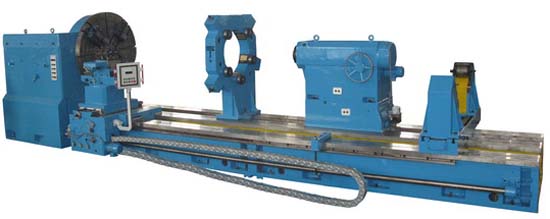

本机床为承重32吨的万能型通用车床，适用于高速钢和硬质合金钢刀具对不同材质的轴类零件，圆筒形和盘状零件，进行车削外圆、端面、切槽、切断、镗孔，车镗内外锥体，并可利用上刀架（通过挂轮）车削长度短于600毫米的各种螺纹。
本机床床身为整体式箱形三条矩形导轨结构,采用高标铸铁(HT300)一次成型铸造，经过二次时效处理,稳定性能好；导轨面宽(1600mm) ,刚性好，抗振能力强；由进口导轨磨床进行精密磨削，保证了长寿命、高精度和良好的保持性。
机床主传动机构由75KW直流电动机拖动，采用调磁调压混合调速方式总调速比为1：22.2机构调速级数为三级，机械电气综合调速比为1:200，从而使主轴获得0.8～160r/min的无级调速范围。进给系统通过光杠与主传动相联接，使进给直接与主轴转速相关，进给量选择方便。
|
项目 |
单位 |
C61160/32T |
C61200/32T |
C61250/32T |
|
床身上最大回转直径 |
mm |
1600 |
2000 |
2500 |
|
花盘最大扭矩 |
kg.m |
8000 |
8000 |
8000 |
|
最大工件长度 |
mm |
2000-18000(根据客户要求) |
2000-18000(根据客户要求) |
2000-18000(根据客户要求) |
|
刀架上最大回转直径 |
mm |
1250 |
1600 |
2000 |
|
床身导轨形式 |
|
三导轨 |
三导轨 |
三导轨 |
|
床身导轨宽度 |
mm |
1600 |
1600 |
1600 |
|
主轴转速级数 |
|
无级 |
无级 |
无级 |
|
主轴转速范围 |
r/min |
0.8-160 |
0.8-160 |
0.8-160 |
|
主轴锥孔尺寸 |
|
120(锥度1：7) |
120(锥度1：7) |
120(锥度1：7) |
|
花盘直径 |
mm |
1600 |
1600/1800(标准配置)/2000 |
1600/1800(特殊配置) |
|
进给量级数 |
mm/r |
18级 |
18级 |
18级 |
|
纵向进给量范围 |
|
0.125-48 |
0.125-48 |
0.125-48 |
|
横向进给和上刀架进给量范围 |
mm |
0.063-24 |
0.063-24 |
0.063-24 |
|
公制螺纹（螺距） |
mm |
2-40 |
2-40 |
2-40 |
|
英制螺纹（扣/寸） |
|
1～14 |
1～14 |
1～14 |
|
蜗杆螺纹（模数） |
|
1.5-20 |
1.5-20 |
1.5-20 |
|
横刀架最大行程 |
mm |
725 |
725 |
725 |
|
上刀架最大行程 |
mm |
600 |
600 |
600 |
|
尾座套筒直径 |
mm |
300 |
300 |
300 |
|
尾座套筒行程 |
mm |
300 |
300 |
300 |
|
尾座套筒锥度 |
mm |
100(锥度1：7) |
100(锥度1：7) |
100(锥度1：7) |
|
机床长度 |
mm |
8200~24200 |
|
|
|
机床宽度 |
mm |
2345 |
2645 |
2720 |
|
机床高度 |
mm |
2300 |
2800 |
2950 |
|
机床重量 |
kg |
45000-60000 |
45000-60000 |
45000-60000 |
|
|
